Opis inwestycji
Caja Mágica to wielofunkcyjny obiekt zaprojektowany przez francuskiego architekta Dominique’a Perraulta. W “Magicznym Pudełku”, zbudowanym w znacznej mierze ze stali, drewna i szkła odbywają się liczne międzynarodowe zawody tenisowe, w tym m.in. madrycki Turniej Máster de Tenis.
Budynek posiada ruchome zadaszenie, dzięki czemu może funkcjonować zarówno jako obiekt zamknięty, jak i przestrzeń otwarta.
Ośrodek o powierzchni 82.520 m2 ma podstawę zbliżoną do kwadratu o wymiarach 159,90 x 167,10 m i 35 m wysokości. Na jego terenie znajdują się 3 korty wewnątrz i 16 na wolnym powietrzu, strefa parkingowa oraz pomieszczenia biurowe i techniczne. Caja Mágica jest jedynym na świecie obiektem, w którym turnieje mogą odbywać się wewnątrz oraz na zewnątrz.
Rozwiązania ULMA

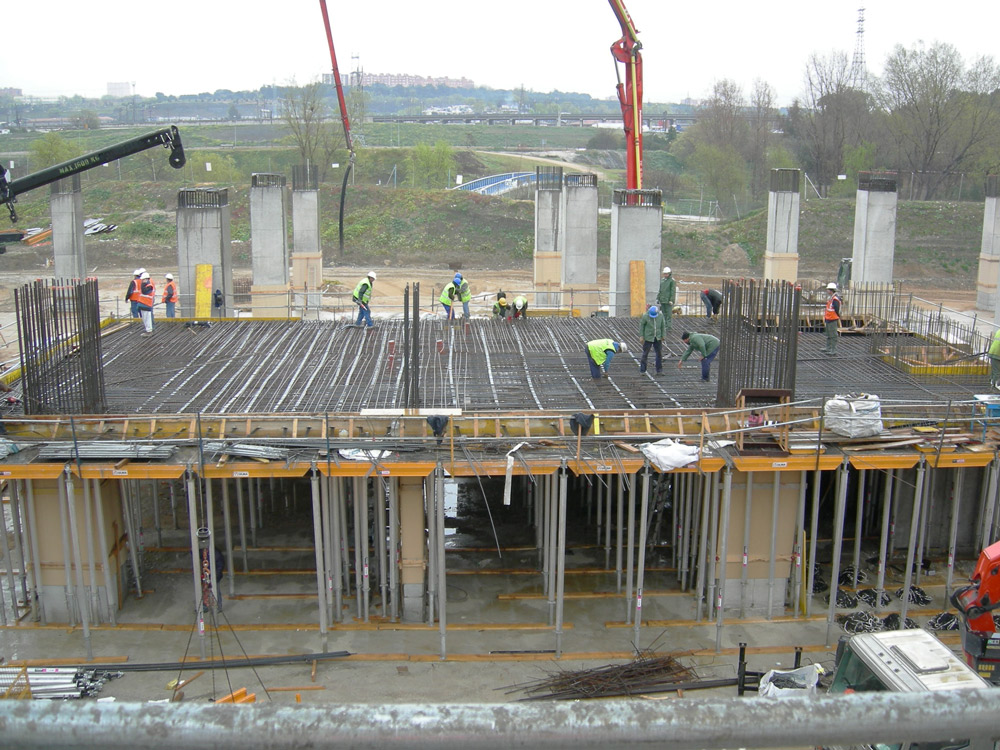

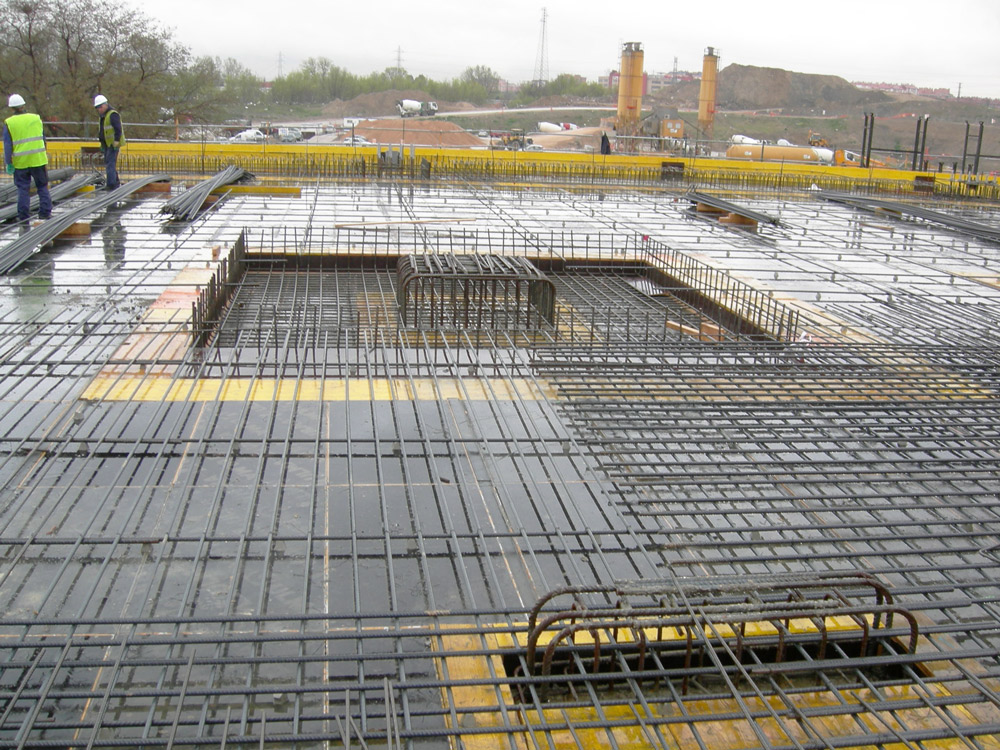

Podczas realizacji projektu dużą wagę przywiązywano zarówno do wysokiej jakości uzyskanych powierzchni, jak i szybkiego tempa prac. Przy wykonywaniu stropów pełnych zastosowano blisko 6.000 m2 deskowania poziomego CC-4.

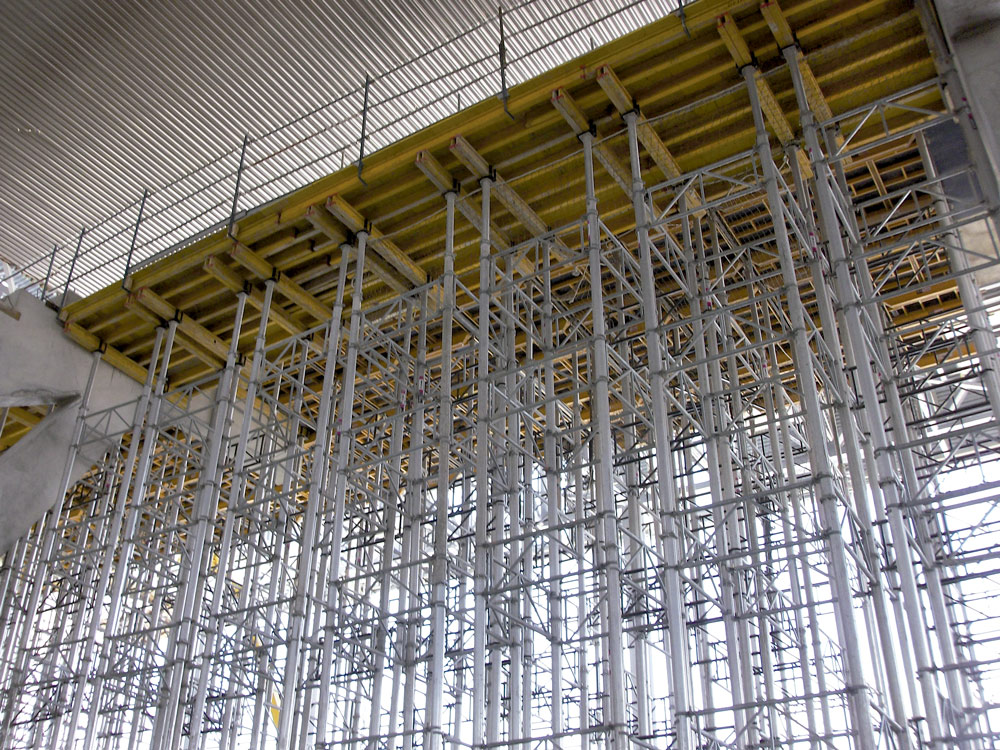

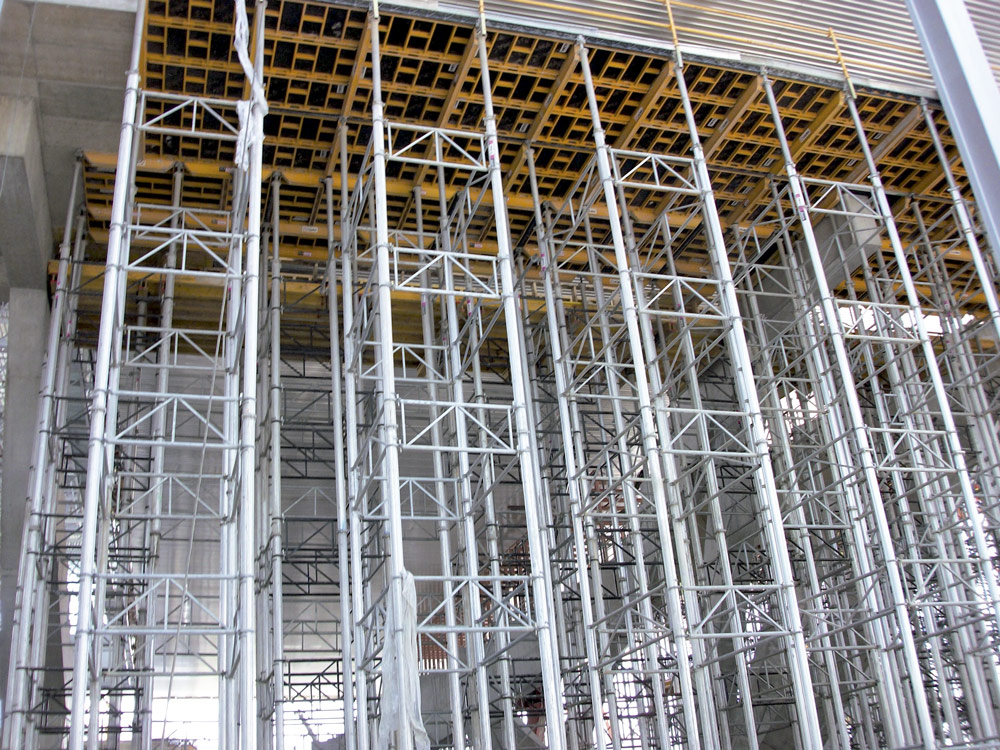

Do podparcia 8-metrowych stropów wykorzystano podpory aluminiowe ALUPROP, stężone między sobą i połączone w wieże. Następnie wieże o kubaturze 100 m3 przenoszono w całości na następny takt, dzięki czemu uzyskano znaczną oszczędność czasu i kosztów związanych z demontażem i ponownym montażem.

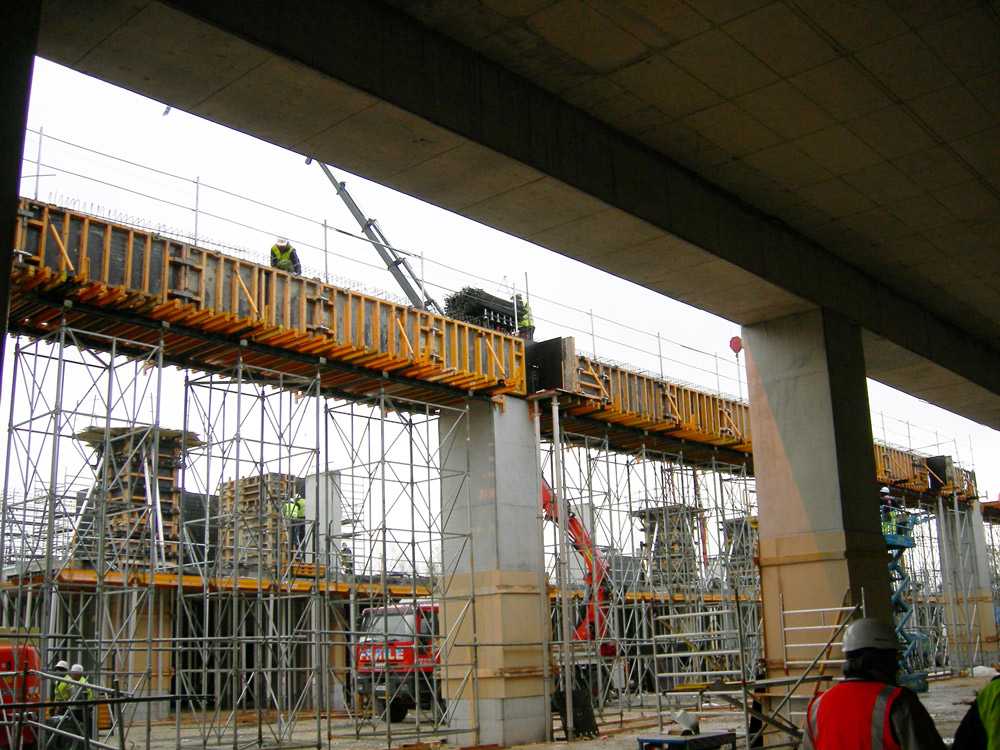

Do wykonania belek o wysokości 1,5 m, zaprojektowanych w technologii betonu architektonicznego, zastosowano uniwersalny system dźwigarowy ENKOFORM HMK. Deskowanie to doskonale sprawdza się zwłaszcza w budownictwie inżynieryjnym oraz we wszelkich projektach wymagających elastycznego dopasowania konstrukcji deskowania do kształtu wykonywanego obiektu.

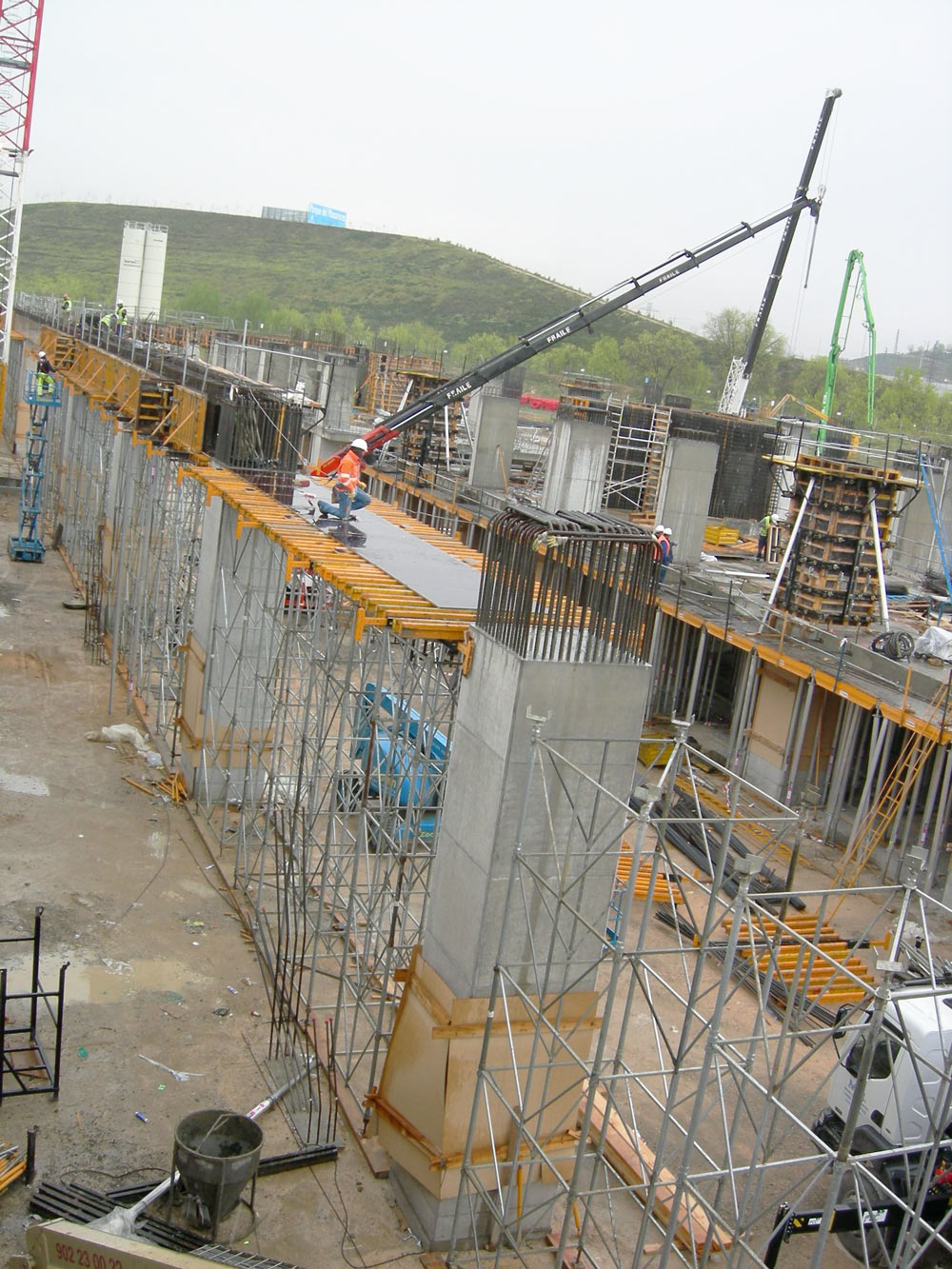

Wysoką jakość wykończenia powierzchni betonu na słupach o przekroju kwadratowym 1,5 m i prawie 9 m wysokości uzyskano dzięki zastosowaniu deskowania pionowego ENKOFORM VMK, które umożliwiło układanie mieszanki betonowej w jednym takcie.
2.000 mb ścian wykonano w systemie ramowym ORMA oraz innych systemach deskowań inwentaryzowanych.
