Most w ciągu Autostrady D1, Km 81, 1, Bertotovce, Słowacja

System MK na budowie obiektu inżynieryjnego
Realizacja filarów mostowych na obiekcie w ciągu 11,2 kilometrowego odcinka Transeuropejskiej Sieci Drogowej, łączącej krańce kraju autostrady.

Opis

Realizacja filarów mostowych na obiekcie w ciągu 11,2 kilometrowego odcinka Transeuropejskiej Sieci Drogowej, łączącej krańce kraju autostrady.

Rozwiązania ULMA

Rozwiązania dostarczone przez ULMA pozwoliły na realizację filarów 4-przęsłowego mostu o długości 281 m, którego największe przęsło ma rozpiętość 87 m. Konstrukcja filarów składa się z 4 kolumn zwieńczonych ścianą. W przypadku filarów wyższych niż 38,5 m wzmocnienie zaprojektowano również w połowie wysokości elementu.

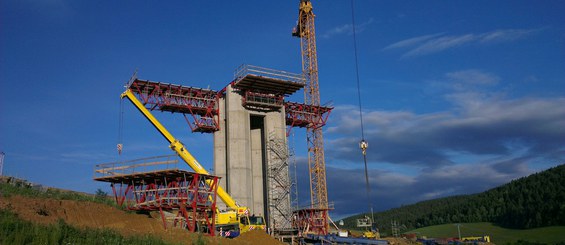

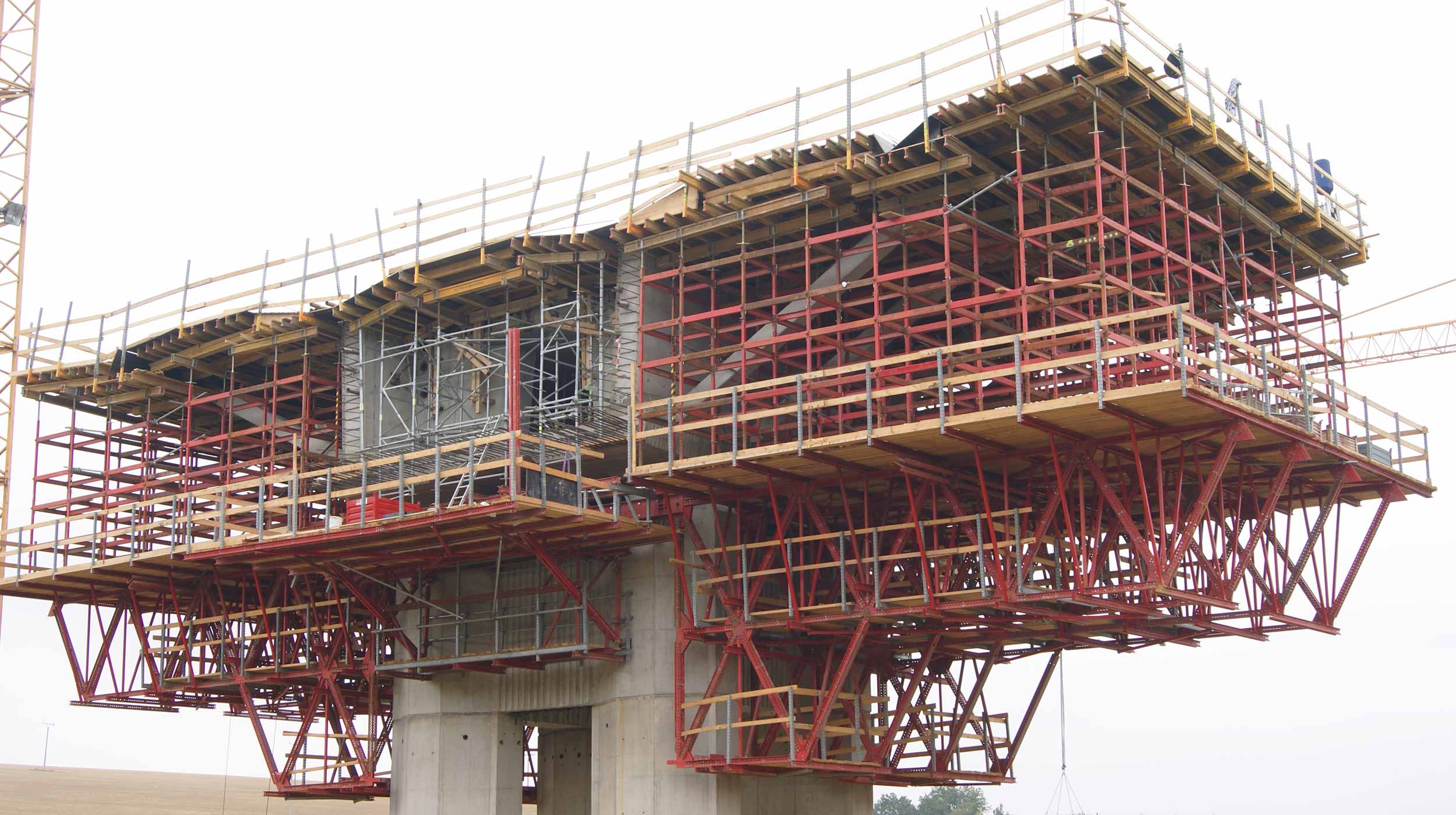

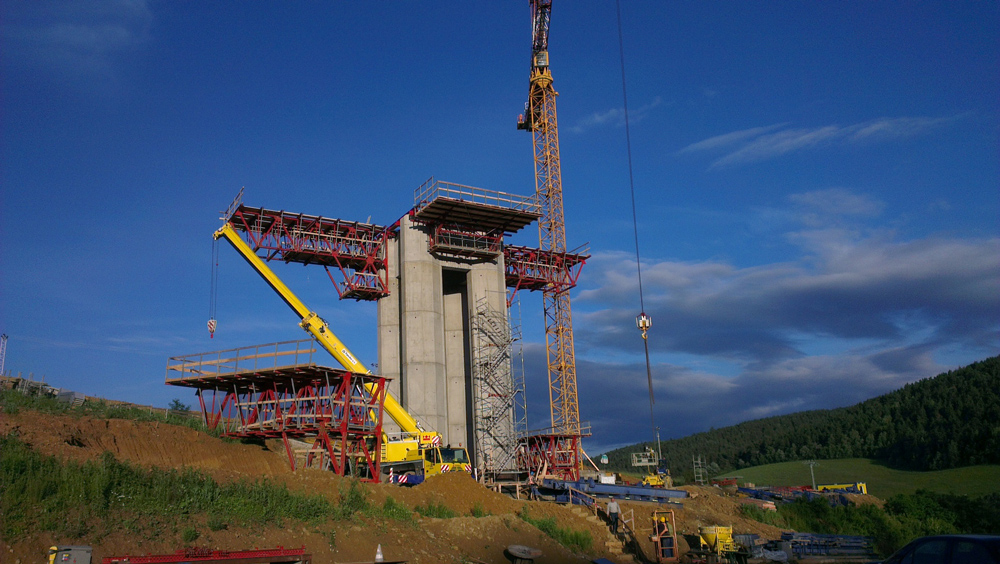

Filary, przyczółki orazgłowice filarów zostały wykonane z zastosowaniem struktury zaprojektowanej na bazie systemu MK. Konstrukcję podpierającą ścian wzmacniających stanowią konsole wysokonośne MK, dostosowane do geometrii obiektu.

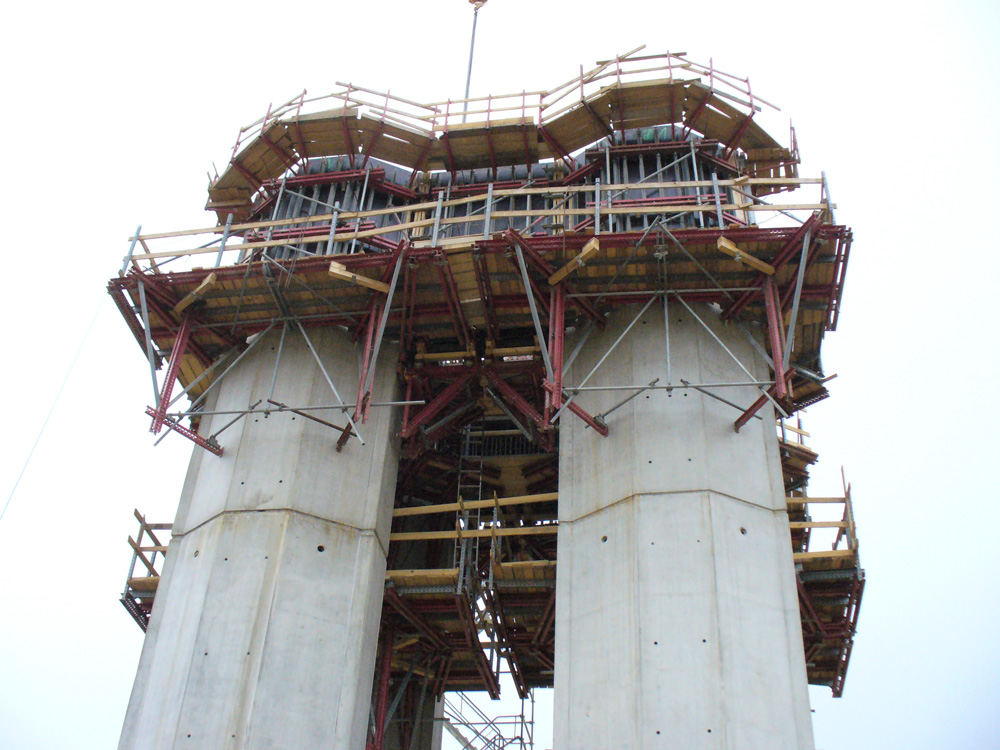

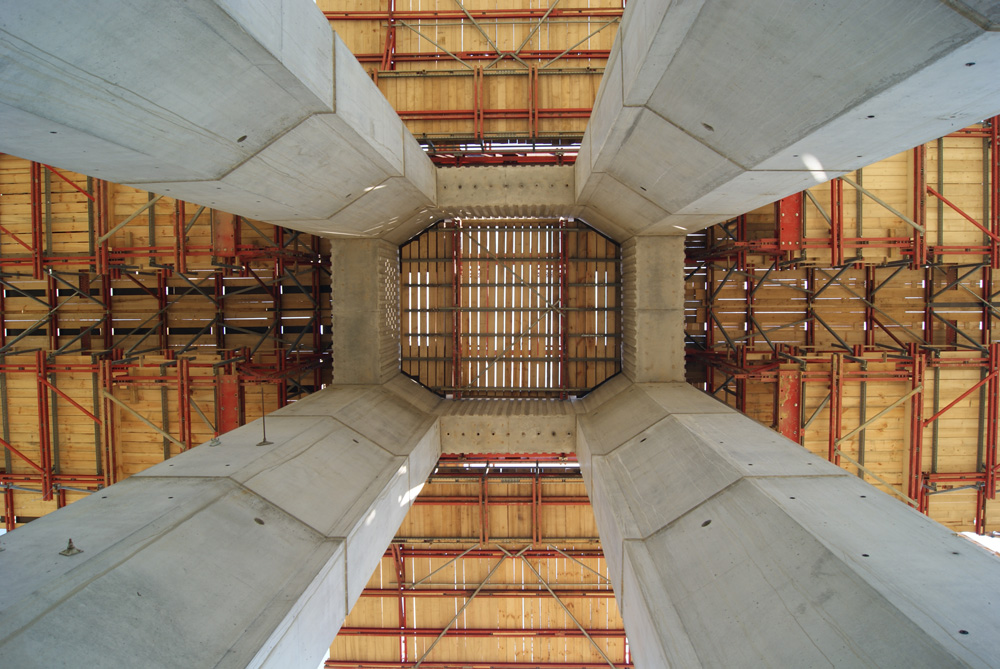

Przestrzenie przy głowicach filarów pomiędzy kolumnamiwykorzystano do zamontowania 4 poprzecznych kratownic, na których opierano deskowanie do wykonywania ścian wzmacniających oraz kolumn.

Bezpieczeństwo pracowników podczas obsługi oraz wznoszenia konstrukcji gwarantowały szerokie podesty robocze na strukturze MK.

Zaoferowana przez ULMAkratownica o wysokości 12 m wykonana została w całości z elementów standardowych do dzierżawy.
