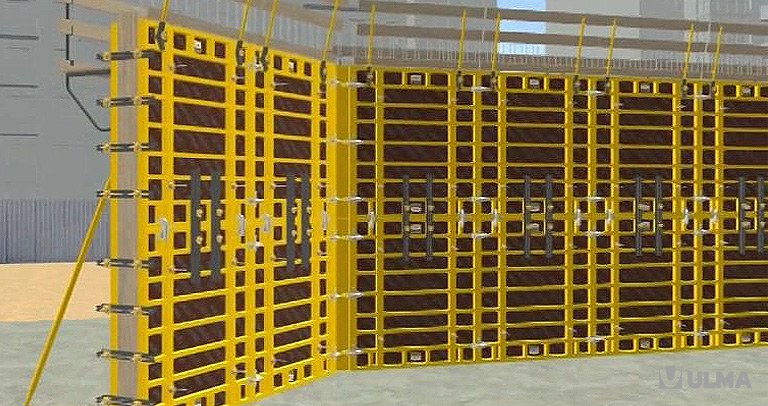

Deskowanie ramowe ORMA

System do realizacji pionowych elementów żelbetowych pozwalający zachować wysoką wydajność prowadzonych prac na budowie przy utrzymaniu niskich kosztów.

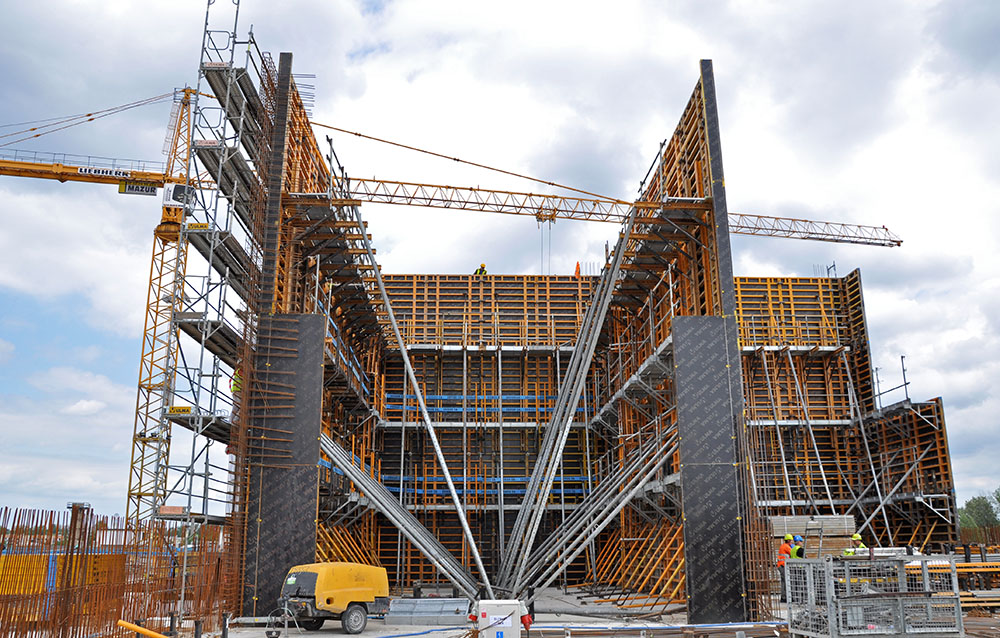

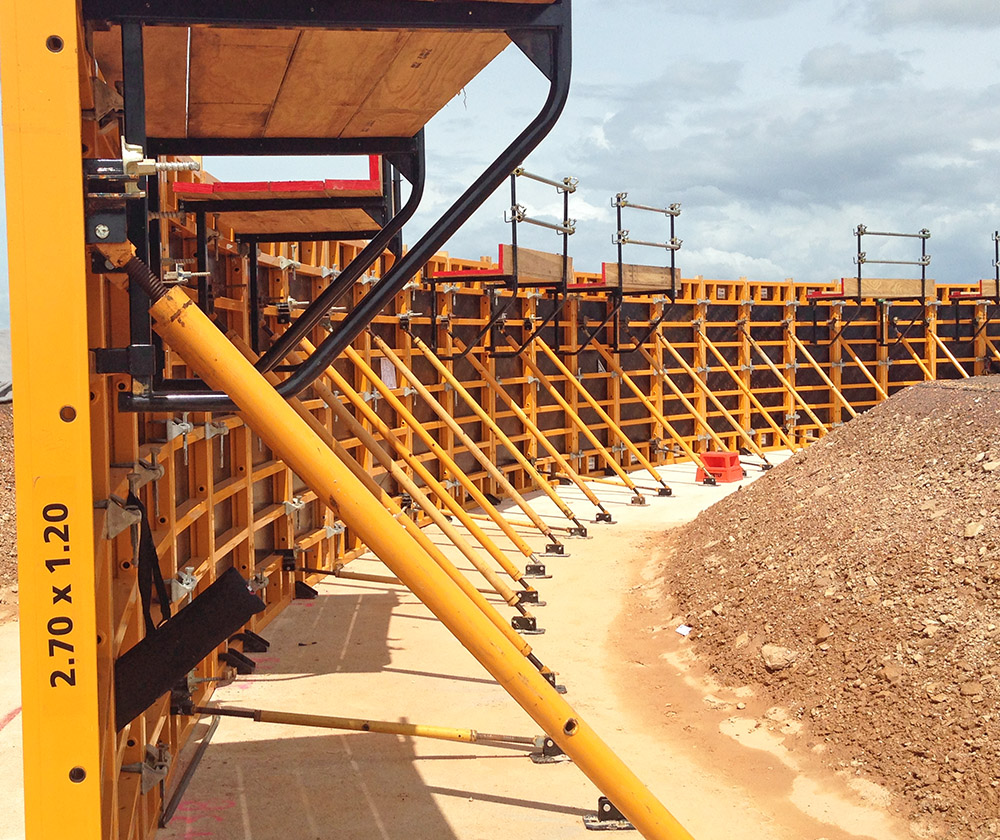

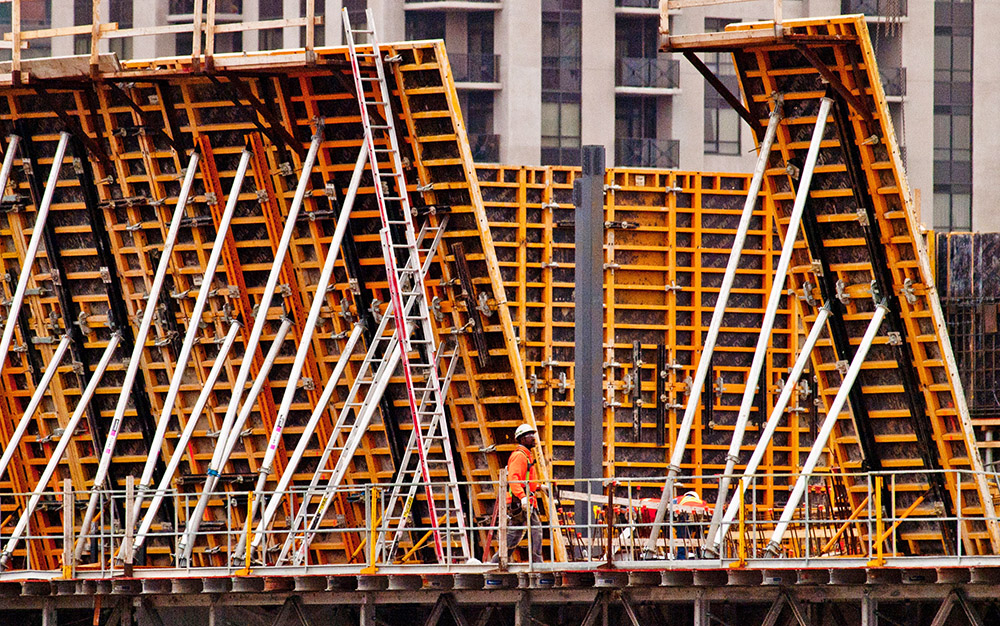

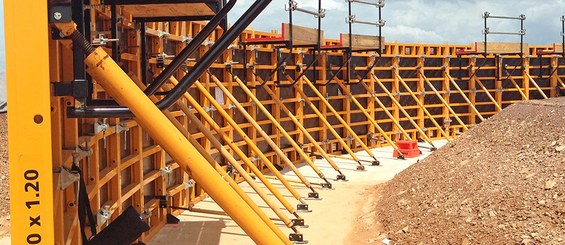

Galeria

Deskowanie ramowe ORMA wykorzystywane jest zarówno w budownictwie kubaturowym, jak i inżynieryjnym.

System znajduje zastosowanie głównie podczas realizacji wysokich ścian oraz słupów na budowach przemysłowych i inżynieryjnych.

Zakres płyt wielootworowych pozwala na wykonywanie słupów o wymiarach z zakresu od 30 x 30 cm do nawet 115 x 115 cm, w przypadku zastosowania płyty o szerokości 132 cm.

Szalunek ścienny ORMA jest w pełni kompatybilny z systemem BIRA, co pozwala na realizację ścian częściowo prostych oraz częściowo zakrzywionych w planie.

Charakterystyka

Deskowanie zaprojektowane na dopuszczalne parcie mieszanki betonowej nie przekraczające (potwierdzone certyfikatem GSV*):

80 kN/m² dla płyt o wysokości 3,3 m
74 kN/m² dla płyt o wysokości 2,7 m

Dopuszczalne ugięcia:

dla obciążenia 60 kN/m² zgodnie z normą DIN 18202, tabela 3, wiersz 7
dla obciążenia 80 kN/m² zgodnie z normą DIN 18202, tabela 3, wiersz 6

Wymagana ilość poziomów ściągów:

dla wysokości betonowania ≤ 3,3 m: 2 szt.
dla wysokości betonowania ≥ 3,3 m: 3 szt.

Dostępne wysokości płyt słupowych: 2,7 m; 1,2 m; 0,6 m.
Dostępne szerokości płyt słupowych: 0,72 m; 0,92 m i 1,32 m.
SŁUPY:
- Szeroki zakres płyt do formowania słupów o wymiarach od 30 x 30 cm do 120 x 120 cm (z możliwością regulacji co 5 cm).
- Dostępne wysokości płyt słupowych: 2,7 m; 1,2 m; 0,6 m.
- Dostępne szerokości płyt słupowych: 0,72 m; 0,92 m i 1,32 m.
- Dopuszczalne parcie mieszanki betonowej do 80 kN/ m².

Zalety systemu

Zaprojektowane w ramach płyt otwory boczne umożliwiają bezproblemowe formowanie zastawek czołowych, narożników, pilastrów oraz słupów oraz pozwalają na ograniczenie ilości niezbędnych elementów kompensacyjnych.
Łączenie płyt za pomocą zamków stałych lub zamków z regulacją, umożliwiających wykonywanie wstawek o szerokości do 10 cm.
Wzmocniona w narożach rama płyty.
Gwarancja gładkiej powierzchni betonu dzięki zastosowaniu sklejki brzozowej z filmem fenolowym lub poszycia kompozytowego EVERMAX.
Dostępność płyt standardowych w trzech podstawowych wysokościach: 3,3 m; 2,7 m i 1,2 m.
Powierzchnia największej płyty: 7,92 m² (3,3 m x 2,4 m).
Proste w montażu elementy zabezpieczające. Bezpieczne użytkowanie systemu.
Szeroki asortyment płyt do formowania słupów o wymiarach od 30 x 30 cm do 120 x 120 cm (z możliwością regulacji co 5 cm).
Możliwość wykonywania ścian z pochylonymi powierzchniami bez konieczności wykonywania dodatkowych wstawek drewnianych.

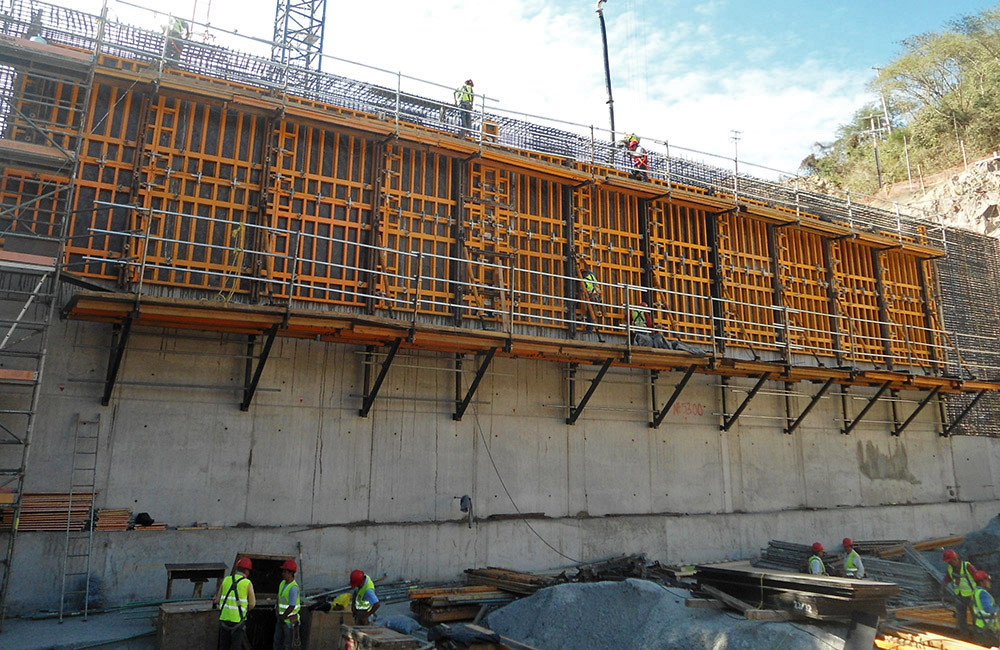

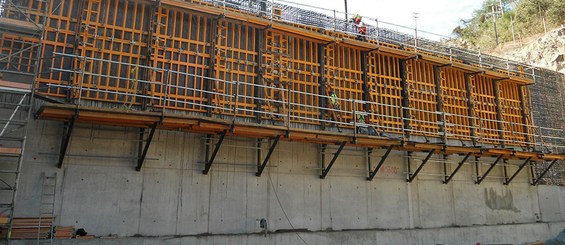

Elementy zabezpieczające: Podesty robocze SBU. System stalowych, ocynkowanych podestów wyposażonych w bezpieczną komunikację, do prowadzenia prac przy deskowaniach ściennych.
